- 產品名稱：TK-LDE-W型衛生型電磁流量計
- 產品型號：TK-LDE-W型
- 生產廠家：上海天康儀表有限公司
- 產品特點：TK-LDE-W型衛生型電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。SC-LDE-W型衛生型電磁流量計除可測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的一般導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
- ?
TK-LDE-W型衛生型電磁流量計TK-LDE-W型的產品詳細介紹：
TK-LDE-W型衛生型電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。SC-LDE-W型衛生型電磁流量計除可測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的一般導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
TK-LDE-W型衛生型電磁流量計特點：
1、采用快速鏈接方案，使用中的電磁流量計便于快速拆卸、安裝、清洗和維護；
2、采用16位嵌入式微處理器做信號處理，具有運算速度快，計算精度高，全數字化信號處理，抗干擾能力強，測量穩定可靠等特點；
4、新型的襯里工藝和襯里材料，使測量管內光潔如鏡，無阻流不見、無壓損，能有效防止測量流體殘余物在測量管中的堆積；
5、測量精度不受流體密度、粘度、溫度、壓力等變化的影響；
6、轉換器采用大屏幕高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，在強光下或夜晚都能清晰讀數；
7、轉換器具有雙向自動測量功能，可同時顯示流量百分比、瞬時流量、正、反向累積總量等測量參數；
8、轉換器具有多種輸出功能、電流輸出、脈沖輸出、RS232、RS485數字接口、以及GPRS無線數據遠傳等功能；
9、轉換器具有自診斷故障報警功能、空管檢測警報、流量上、下限超限報警、勵磁系統故障檢測警報等；
10、轉換器具有批量處理功能即定量控制功能。
TK-LDE-W型衛生型電磁流量計主要技術指標
公稱通徑：DN10~DN200mm
公稱壓力：0.25MPa~1.6MPa
準確度：：±0.2% ±0.5%(示值誤差)
測量范圍：0.01~10m/s
襯里材料：PFA
電極材料：不銹鋼OCrl8Nil2Mo2Ti、哈氏合金B(yǎng)、C、鈦Ti、鉭(Ta)、不銹鋼涂覆碳化鎢、特殊
介質溫度：普通橡膠襯里：－20～＋60℃ 高溫橡膠襯里：－20～＋90℃ 高溫橡膠襯里：－20～＋90℃ 高溫型四氟襯里：－20～＋180℃
連接方式：ISO標準快速接頭
被測介質電導率：>20μS/cm
防護等級：IP68、IP65(可選)
電流輸出即頻率輸出：4~20mA(負載電阻≤500Ω)；頻率輸出：1-2000Hz
數字接口：RA232、RS485、HART等(可選)
電源：220V/AC或24V/DC

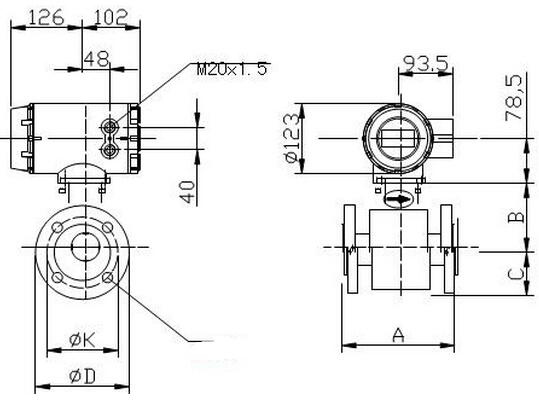

衛生型電磁流量計外形尺寸：
襯里材料的選擇：
應根據被測介質的腐蝕性、磨損性及溫度來選擇。硬/軟橡膠可耐一般的弱酸、堿的腐蝕，耐溫65℃，軟橡膠油耐磨性，聚四氟乙烯幾乎能耐出磷酸以外的強酸、堿腐蝕，介質溫度可達130℃，但不可磨損。聚氨酯橡膠有較好的耐磨損，但不耐酸、堿腐蝕，耐溫度性較差，介質溫度小于65℃.參考表如下：
襯里材料 | 主要功能 | 適應范圍 |
硬橡膠 | 1、開奶常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉、氫氧化鉀。 2、忌強氧化劑 | 1、低于65℃ 2、一般的鹽、堿、鹽溶液 |
軟橡膠 | 1、有較好的彈性，耐磨性能較好。 2、耐一般的低濃度酸、堿、鹽介質的腐蝕。 3、不耐氧化性介質的腐蝕。 | 1、低于65℃ 2、測一般水、污水、泥漿、礦漿 |
聚四氟乙烯 (PTFE) 改性聚四氟乙烯 (PEA)
| 1、塑料中化學性能***穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝 酸。也能耐濃堿和有機溶劑。 2、耐磨性和粘結性差。 | 1.-40℃～﹢130℃(PYFE) -40℃～﹢200℃(PFA) 2.酸、堿等強腐蝕介質 3.衛生類介質 |
外形尺寸表：
DN | 額定壓力 | 儀表外形尺寸 單位：mm 四氟襯里/橡膠襯里 | |||||||||
Mpa | A | B | C | D | E | ￠D | ￠K | nx￠d | |||
15 | 4.0 | 150 | 95 | 50 | 4*14 | ||||||
20 | 95 | 65 | 4*14 | ||||||||
25 | 100 | 55 | 115 | 75 | 4*14 | ||||||
32 | 105 | 60 | 140 | 85 | 4*18 | ||||||
40 | 197/202 | 110 | 65 | 150 | 110 | 4*18 | |||||
50 | 121 | 76 | 165 | 125 | 4*18 | ||||||
65 | 130 | 85 | 185 | 145 | 8*18 | ||||||
80 | 135 | 90 | 200 | 160 | 8*18 | ||||||
100 | 1.6 | 297/302 | 145 | 100 | 220 | 180 | 8*18 | ||||
125 | 247/252 | 161 | 116 | 245 | 210 | 8*18 | |||||
150 | 297/302 | 171 | 126 | 280 | 240 | 8*22 | |||||
200 | 348/352 | 199 | 154 | 335 | 295 | 12*22 | |||||
250 | 398/402 | 224 | 179 | 405 | 355 | 12*22 | |||||
300 | 1.0 | 498/502 | 249 | 204 | 440 | 400 | 12*22 | ||||
350 | 274 | 229 | 500 | 460 | 16*22 | ||||||
400 | 598/602 | 305 | 260 | 565 | 515 | 16*26 | |||||
450 | 330 | 285 | 615 | 565 | 20*26 | ||||||
500 | 600 | 360 | 403 | 300 | 240 | 670 | 620 | 20*26 | |||
600 | 600 | 410 | 453 | 270 | 780 | 725 | 20*30 | ||||
700 | 700 | 467 | 560 | 400 | 350 | 895 | 840 | 24*30 | |||
800 | 800 | 517 | 610 | 400 | 1010 | 950 | 24*33 | ||||
900 | 900 | 567 | 660 | 470 | 1110 | 1050 | 28*33 | ||||
1000 | 1000 | 617 | 712 | 570 | 1225 | 1160 | 28*36 | ||||
1200 | 0.6 | 1200 | 719 | 814 | 600 | 710 | 1400 | 1340 | 32*33 | ||
1400 | 1400 | 819 | 914 | 900 | 1625 | 1560 | 36*36 | ||||
1600 | 1600 | 919 | 1036 | 800 | 1040 | 1825 | 1760 | 40*36 | |||
1800 | 1800 | 1021 | 1138 | 1180 | 2045 | 1970 | 44*39 | ||||
2000 | 2000 | 1121 | 1238 | 1350 | 2265 | 2180 | 48*42 | ||||
