• 產品名稱：對夾式靶式流量計
• 產品型號：TKB
• 生產廠家：天康儀表
• 產品特點：對夾式靶式流量計是由其結構而得名，用配對法蘭夾住流量計，用緊固件固定鎖住。對夾式流量計管道寬度窄，容易使流量計短時間內溫度達到流體工況溫度，因此被廣泛應用于液體硫磺（液硫）、液體石蠟（液蠟）、乳化瀝青、膠乳等常溫容易凝固的高溫流體。此類介質具有粘度高、流速低、易凝堵等特點，高溫型對夾式靶式流量計對此類介質具有很好的適應性。
• ?

對夾式靶式流量計是由其結構而得名，用配對法蘭夾住流量計，用緊固件固定鎖住。對夾式流量計管道寬度窄，容易使流量計短時間內溫度達到流體工況溫度，因此被廣泛應用于液體硫磺（液硫）、液體石蠟（液蠟）、乳化瀝青、膠乳等常溫容易凝固的高溫流體。此類介質具有粘度高、流速低、易凝堵等特點，高溫型對夾式靶式流量計對此類介質具有很好的適應性。

【對夾式靶式流量計產品參數】

產品名稱：靶式流量計，對夾式靶式流量計
適用介質：氣體、蒸汽、液體
口　　徑：DN15～DN50mm
公稱壓力：0.6～42MPa
工況溫度：-20～+300℃（中溫型），-20～+500℃（高溫型），更高溫度與工廠定制
精　    度：±1.5%FS
量 程 比：1：10
殼體材質：碳鋼；不銹鋼
供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示：累積流量；瞬時流量；棒狀滿量程百分比；故障自檢
連接方式：法蘭對夾連接(DN15-300mm)。

【對夾式靶式流量計特點】
 ·整臺儀表在設計中無可動部件，安裝簡便免維護
 ·采用xj****的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
 ·壓力損失小，僅為標準孔板的1/2△P左右
 ·耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強，可替代差壓式流量計
 ·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
 ·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
 ·儀表內設自檢程序，故障現象一目了然
 ·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
 ·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
 ·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
 ·具有一體化溫度、壓力補償，直接輸出質量或標方
 ·具有可選小信號切除、非線性修正、濾波時間可選擇
 ·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
 ·計量準確，精度可達到0.2%
 ·重復性好，一般為0.05～0.08%，測量快速
 ·可根據實際需要更換阻流件（靶片）而改變流量范圍
 ·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
 ·安裝簡單方便，極易維護
 ·多種輸出形式，能遠傳各種參數
 ·抗震動性強，一定范圍內可測脈動流

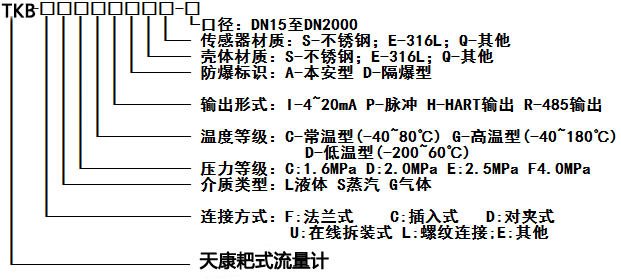

【靶式流量計型號說明】

選型說明
TKB-FLCCIDSS-DN100含義為：HKB系列智能靶式流量計，公稱通徑100mm，連接方式為法蘭管道式，介質為液體，法蘭公稱壓力1.6Mpa，溫度為常溫，4~20mA電流輸出，隔爆型，殼體和傳感器材質為不銹鋼

【靶式流量計典型應用】

氣體類：
煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等
液體類：
重油、石蠟、瀝青、硫酸、食用油、渣油、丙***、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂***水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、 煤油、甘油、染料、水、****** 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等

天康TKB電容式靶式流量計主要由測量管（外殼）、新型電容力傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，須***選用相適應的電容力傳感器，因此，用戶提供準確的計量對象及參數，生產廠家選用合適的的電容力傳感器是產品能否計量準確的關鍵。
