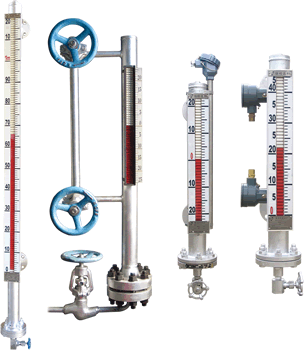

• 產品名稱：蒸汽伴熱型磁翻板液位計
• 產品型號：
• 生產廠家：上海天康儀表有限公司
• 產品特點：蒸汽伴熱型磁翻板液位計采用連通器原理，通過氣相和液相鏈接法蘭與容器相連接。根據浮力和磁耦合原理，測量筒（即連通器）內磁性浮子隨被測液面的升高（降低）驅動測量筒外部顯示器上的雙色磁翻板翻轉。當液面上升時，磁性浮子驅動翻柱旋轉180°，顯示紅色或綠色；當液面下降時，磁性浮子驅動翻柱反向旋轉180°，顯示白色。紅色帶（或綠色帶）的高度就是被測液面的高度，實現了測量和顯示被測液（界）面位置的目的。
• ?

產品概述：
　　蒸汽伴熱型磁翻板液位計采用連通器原理，通過氣相和液相鏈接法蘭與容器相連接。根據浮力和磁耦合原理，測量筒（即連通器）內磁性浮子隨被測液面的升高（降低）驅動測量筒外部顯示器上的雙色磁翻板翻轉。當液面上升時，磁性浮子驅動翻柱旋轉180°，顯示紅色或綠色；當液面下降時，磁性浮子驅動翻柱反向旋轉180°，顯示白色。紅色帶（或綠色帶）的高度就是被測液面的高度，實現了測量和顯示被測液（界）面位置的目的。
　　每個磁翻板為雙色軸向?qū)ΨQ結構，兩個磁翻板間的間距為10mm，分別以白色和紅色（綠色）來指示氣相部分和液相部分，紅色（或綠色）與白色交接處就是液相和氣相的分界處。該液位計既能測量液面，也能測量兩種不同密度介質的界面。

安裝中心距：150-6000mm

介質密度：大于0.45g/m3

公稱壓力：PN6~320（×0.1MPa）分段選擇

液位計材質：304、316L、321、1Cr18Ni9Ti、0Cr18Ni9、00Cr17Ni14Mo2、鈦合金等

工作溫度：-190~+425℃

產品特點：
　　蒸汽伴熱型磁翻板液位計的零部件材料采用304、316L、321、1Cr18Ni9Ti、0Cr18N-i9、00Cr17Ni14Mo2、304或0Cr18Ni9襯PTFE(聚四氟乙烯)，PVC、PP等材料及進口優質電子元件，產品可靠性高、穩定性好、持久耐用、高腐蝕性強。其特點十分顯著：
　　1、結構簡單、堅固可靠、持久耐用、幾乎無維護工作量，能長期在戶外安裝使用；
　　2、被測介質與液位計顯示部分、液位傳感器、磁性開關是******隔離的；
　　3、工作壓力范圍寬：耐壓從真空到42MPa；
　　4、工作溫度范圍寬，適用于從-190~+425℃；
　　5、不受被測介質物理和化學狀態的影響。如：介質的導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等影響。廣泛用于各種強弱腐蝕、易燃易爆、毒性、強放射性、攪動的、污濁的液面和界面測量；
　　6、可選配單刀單擲（SPST）單刀雙擲（SPDT）型無源雙穩態磁性開關，實現高低液面、界面控制或報警。磁性開關數量不受限制。
　　7、可選配干簧管液位傳感器或電容式二線制液位傳感器，輸出4-20m ADC（或帶HART協議）信號，實現遠距離集中測量與控制。
　　8、二線制液位傳感器可帶0.56’LED數碼顯示，便于夜間觀測。

技術參數：
　　安裝中心距：150-6000mm
　　介質密度：大于0.45g/cm3
　　公稱壓力：PN6-PN320(×0.1MPa)分段選擇
　　液位計材質：304、316L、321、1Cr18Ni9Ti、0Cr18N-i9、00Cr17Ni14Mo2、鈦合金等（其他材質可協商訂貨）
　　工作溫度：-190~+425℃
　　安裝接口形式：平焊法蘭、外螺紋、內螺紋、焊管、活套法蘭、對焊法蘭
　　伴熱蒸汽壓力：壓力≤0.6MPa（大于0.6MPa應注明）
　　伴熱工藝接口：R1/2“外螺紋或用戶指定
　　主體管頂部結構：焊接帽、焊接帽帶M14×1.5螺塞、法蘭、法蘭帶M14×1.5螺塞、焊接帽帶DN20法蘭、法蘭帶DN20法蘭、焊接帽帶排氣閥、法蘭帶排氣閥
　　主體管底部結構：法蘭蓋、法蘭帶排污螺塞、法蘭帶DN20焊管、帶DN20法蘭、帶針形排污閥或球閥
　　磁翻柱顯示器：
　　A型：鋁合金高強塑料翻柱
　　B型：鋁合金，鋁翻板
　　C型：耐腐蝕PVC,高強塑料翻柱
　　D型：耐腐蝕聚丙烯，高強塑料翻柱
　　E型：鋁合金，LED顯示
　　F型：聚丙烯，LED顯示
　　防護等級：IP65

產品用途：
　　蒸汽伴熱型磁翻板液位計能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐、液氨儲罐、氨分離器、鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器及其他壓力容器內304、321、316L、0Cr18N-i9、304或0Cr18Ni9+PTFE、00Cr17Ni14Mo2、1Cr18Ni9Ti、PVC、PP等材質相容的介質液面、兩種不同介質界面測量與顯示。有多種安裝形式供閣下選擇，以適應不同場合、環境的要求。
　　蒸汽伴熱型磁翻板液位計能可靠的用于高溫、低溫、高壓、強腐蝕、劇毒、危險環境的液位檢測。
