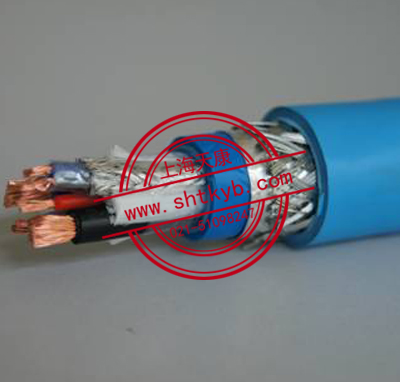

名稱: 本質安全系統用檢測儀器特種電纜
說明:
產品標準：參照BS5308、GB9330、GB3836.4、IEC60332等標準。
1、用途：
本產品適用于化工、石化、煤礦、電力、煤氣工程等存在爆炸危險的場合以及其他防爆安全要求較高場合的集散型系統和自動化檢測控制系統等電路中作信號傳輸線；本產品為低電容、低電感電纜，具有優異的屏蔽性能和抗干擾性能，其防爆安全性能要高于一般電纜。
2：使用條件：
(1)、交流額定電壓U0/U：300/500V。
(2)、電纜導體的長期工作溫度：聚乙烯絕緣為70℃，交聯聚乙烯絕緣為90℃，低煙低（無）鹵阻燃聚烯烴絕緣為70℃，低煙無鹵阻燃交聯聚烯烴為90℃和125℃兩種。
(3)、敷設電纜時的環境溫度不低于0℃，***低環境溫度：固定敷設-40℃，非固定敷設-15℃。
(4)、電纜***小彎曲半徑：非鎧裝層或編織屏蔽的電纜，應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。
3、型號、名稱：見表1～表2
表1 本安計算機電纜
型 號 | 電纜屏蔽結構及特征 | ||
銅芯PVC絕緣 | 銅芯PE絕緣 | 銅芯XLPE絕緣 | |
| IA-DJVPV | IA-DJYPV | IA-DJYJPV | 本安型、編織分對屏蔽（銅絲或鍍錫絲） |
| IA-DJVP2V | IA-DJYP2V | IA-DJYJP2V | 本安型、銅塑復合膜分對屏蔽 |
| IA-DJVP3V | IA-DJYP3V | IA-DJYJP3V | 本安型、鋁塑復合膜分對屏蔽 |
| IA-DJVVP | IA-DJYVP | IA-DJYJVP | 本安型、編織總屏蔽（銅絲或鍍錫絲） |
| IA-DJVVP2 | IA-DJYVP2 | IA-DJYJVP2 | 本安型、銅塑復合膜總屏蔽 |
| IA-DJVVP3 | IA-DJYVP3 | IA-DJYJVP3 | 本安型、鋁塑復合膜總屏蔽 |
| IA-DJVPVP | IA-DJYPVP | IA-DJYJPVP | 本安型、編織分對屏蔽、總屏蔽（銅絲或鍍錫絲） |
| IA-DJVP2VP2 | IA-DJYP2VP2 | IA-DJYJP2VP2 | 本安型、銅塑復合膜分對屏蔽、總屏蔽 |
| IA-DJVP3VP3 | IA-DJYP3VP3 | IA-DJYJP3VP3 | 本安型、鋁塑復合膜分對屏蔽、總屏蔽 |
| IA-DJVPVR | IA-DJYPVR | IA-DJYJPVR | 本安型、編織分對屏蔽（銅絲或鍍錫絲）軟結構 |
| IA-DJVP2VR | IA-DJYP2VR | IA-DJYJP2VR | 本安型、銅塑復合膜分對屏蔽軟結構 |
| IA-DJVP3VR | IA-DJYP3VR | IA-DJYJP3VR | 本安型、鋁塑復合膜分對屏蔽軟結構 |
| IA-DJVVPR | IA-DJYVPR | IA-DJYJVPR | 本安型、編織總屏蔽（銅絲或鍍錫絲）軟結構 |
| IA-DJVVP2R | IA-DJYVP2R | IA-DJYJVP2R | 本安型、銅塑復合膜總屏蔽軟結構 |
| IA-DJVVP3R | IA-DJYVP3R | IA-DJYJVP3R | 本安型、鋁塑復合膜總屏蔽軟結構 |
| IA-DJVPVPR | IA-DJYPVPR | IA-DJYJPVPR | 本安型、編織分對屏蔽、總屏蔽（銅絲或鍍錫絲）軟結構 |
| IA-DJVP2V2R | IA-DJYP2V2R | IA-DJYJP2V2R | 本安型、本安型、銅塑復合膜分對屏蔽、總屏蔽軟結構 |
| IA-DJVP3VP3R | IA-DJYP3VP3R | IA-DJYJP3VP3R | 本安型、本安型、鋁塑復合膜分對屏蔽、總屏蔽軟結構 |
| IA-DJVPV22 | IA-DJYPV22 | IA-DJYJPV22 | 本安型、編織分對屏蔽（銅絲或鍍錫絲）、鎧裝 |
| IA-DJVP2V22 | IA-DJYP2V22 | IA-DJYJP2V22 | 本安型、銅塑復合膜分對屏蔽、鎧裝 |
| IA-DJVP3V22 | IA-DJYP3V22 | IA-DJYJP3V22 | 本安型、鋁塑復合膜分對屏蔽、鎧裝 |
| IA-DJVVP22 | IA-DJYVP22 | IA-DJYJVP22 | 本安型、編織總屏蔽（銅絲或鍍錫絲）、鎧裝 |
| IA-DJVVP2-22 | IA-DJYVP2-22 | IA-DJYJVP2-22 | 本安型、銅塑復合膜總屏蔽、鎧裝 |
| IA-DJVVP3-22 | IA-DJYVP322 | IA-DJYJVP3-22 | 本安型、鋁塑復合膜總屏蔽、鎧裝 |
| IA-DJVPVP22 | IA-DJYPVP22 | IA-DJYJPVP22 | 本安型、編織分對屏蔽、總屏蔽（銅絲或鍍錫絲）、鎧裝 |
| IA-DJVP2VP2-22 | IA-DJYP2VP2-22 | IA-DJYJP2VP2-22 | 本安型、銅塑復合膜分對屏蔽、總屏蔽、鎧裝 |
| IA-DJVP3VP3-22 | IA-DJYP3VP3-22 | IA-DJYJP3VP3-22 | 本安型、鋁塑復合膜分對屏蔽、總屏蔽、鎧裝 |
注：① 根據用戶要求可提供耐火型、低煙低鹵型、低煙無鹵型本安計算機電纜。訂貨時需注明即可。
② 本安計算機電纜的規格和主要技術要求符合〈電子計算機電纜(阻燃)電纜〉表2、表3規定。

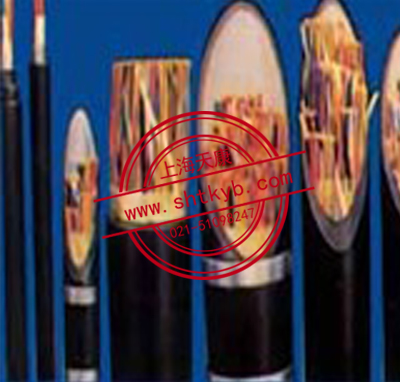

表2 本安信號控制電纜
型 號 | 名 稱 | 使用條件 |
| IA-K2YV | 本安型PE絕緣阻燃PVC護套，二芯對絞屏蔽控制信號電纜 | 1固定敷設在室內、電纜溝或管道中; 2應與非本安電纜分開敷設或進行有效的隔離. |
| IA-K3YVR | 本安型PE絕緣阻燃PVC護套，二芯對絞屏蔽控制信號軟電纜 | |
| IA-K3YV | 本安型PE絕緣阻燃PVC護套，三芯對絞屏蔽控制信號電纜 | |
| IA-K3YVR | 本安型PE絕緣阻燃PVC護套，三芯對絞屏蔽控制信號軟電纜 |
注：① 根據用戶要求可提供耐火型、低煙低鹵型、低煙無鹵型本安信號控制電纜。訂貨時需注明即可。
② 本安信號控制電纜的屏蔽型式為：鋁塑復合膜屏蔽和鍍錫絲屏蔽。如用其他屏蔽材料，訂貨時需注明。
③ 本安信號控制電纜的規格：二線組生產范圍1～24對,三線組生產范圍1～19對,只推薦表3中的導體截面。
表3
導體標稱截面 mm2 | 導體結構（根數/單絲直徑 mm） | ||
A | B | R | |
0.5 | 1/0.8 | 7/0.30 | 16/0.2 |
0.75 | 1/0.97 | 7/0.37 | 24/0.2 |
1.0 | 1/1.13 | 7/0.43 | 32/0.2 |
1.5 | 1/1.37 | 7/0.52 | 30/0.25 |
2.5 | 1/1.76 | 7/0.68 | 49/0.25 |
注： 導體直流電阻符合GB9330-88標準要求。
4、產品規格尺寸：根據用戶的要求，可另行提供。
5、特性參數:見表4
表4
項 目 | 單位 | 技術指標 | ||
PE、XLPE絕緣 | PVC絕緣 | |||
工作電容（芯-芯）（1kHz）≤ | pF/m | 115 | 250 | |
電容不平衡（1kHz）≤ | pF/m | 250m長度應為250即1 | - | |
分布電感≤ | μH/m | 0.6 | 0.6 | |
電感電阻比≤ | 0.5 mm2 | μH/Ω | 25 | 25 |
| 0.75 mm2 | ||||
| 1.0 mm2 | ||||
| 1.5 mm2 | 50 | 40 | ||
| 2.5 mm2 | ||||
抗外磁場干擾(400A/m)≤ | mV | 5 | 5 | |
抗靜電干擾(20kV)≤ | mV | 80 | 80 | |
抗射頻干擾(120Db) 在20～200MHz頻帶內投入≤ | dB | 60 | 60 | |
絕緣電阻（20℃）≥ | MΩ·km | 5000 | 25 | |
試驗電壓（1min） | V | 1000 不擊穿 | 1000 不擊穿 | |
阻燃性（適用于阻燃電纜） | 符合IEC60332標準要求 | |||
6、交貨要求：
根據雙方協議，允許任何長度的電纜交貨, 長度計量誤差為±0.5%。
