的產品詳細介紹：
產品名稱：本質安全電路用計算機屏蔽電纜(包括本安用DCS電纜)
產品型號：IA-DJYPVP

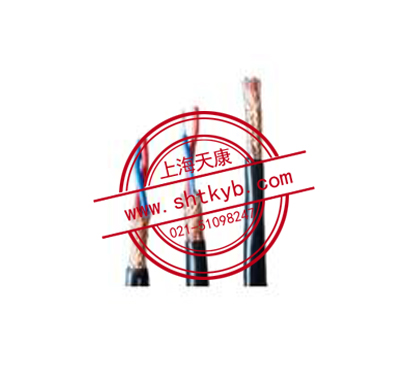

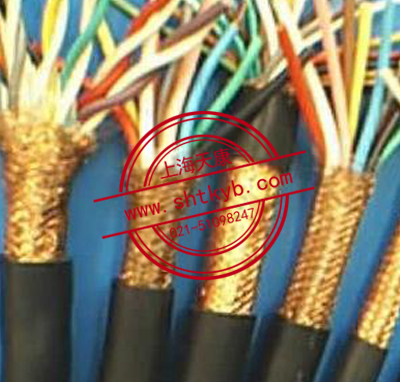

本質安全電路用計算機屏蔽電纜(包括本安用DCS電纜)
一：產品特點及用途
本產品低電容、低電感,具有優異的屏蔽性能及抗干擾性能，特種高溫型計算機電纜采用進口氟塑料及氟橡膠等材料，能在-40-260℃環境中長期使用，產品具有不延燃、耐酸堿油水等******特性，電纜結構專為本安防爆電路設計，不僅用于橋架敷設，而且可用于電纜溝敷設及直埋敷設，特種高溫型本安計算機電纜2000年獲國家zl****證書。適合于具有防爆保護要求及其他惡劣環境下集散系統、自動化檢測系統中作傳輸線，防爆安全性能明顯高于一般DCS電纜和計算機控制電纜。
二：產品執行標準
Q/CT002.4(等效采用英國BS5308標準)
阻燃執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 300/500KV
2． ***高工作溫度：聚乙烯絕緣不超過70℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
聚全氟乙丙烯(F46)絕緣不超過200℃
進口可溶性聚四氟乙烯(PFA)不超過260℃
3． ***低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-25℃。
4． 電纜安裝敷設溫度應不低于0℃(高溫型不低于-25℃)。
5． 電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍 銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍
四：基本型號及名稱
1．聚乙烯絕緣聚氯乙烯護套本質安全電路甬計算機屏蔽電纜(包括本安用DCS電纜)
| IA-DJYPVP | 聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套本安用計算機屏蔽(軟)電纜 |
| IA-DJYP2VP2 | 聚乙烯絕緣銅塑復合帶繞包分屏銅帶總屏聚氯乙烯護套本安用計算機屏蔽(軟)電纜 |
| IA-DJYP3VP3 | 聚乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機屏蔽(軟)電纜 |
| 阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，屏蔽可采用鍍錫銅絲，基本型號略 | |
2．交聯聚乙烯絕緣聚氯乙烯護套計算機用屏蔽電纜(包括DCS電纜)
| IA-DJYJPVP | 交聯聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套本安用計算機屏蔽(軟)電纜 |
| IA-DJYJP2VP2 | 交聯聚乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套本安用計算機屏蔽(軟)電纜 |
| IA-DJYJP3VP3 | 交聯聚乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套本安用計算機屏蔽(軟)電纜 |
| 阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，屏蔽可采用鍍錫銅絲，基本型號略 | |
3．低煙無鹵阻燃聚烯烴絕緣和護套計算機用屏蔽電纜(包括DCS電纜)
| IA-DJYDPYDP | 低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織分屏總屏本安用計算機屏蔽(軟)電纜 |
| IA-DJYDP2YDP2 | 低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包分屏總屏本安用計算機屏蔽(軟)電纜 |
| IA-DJYDP3YDP3 | 低煙無鹵阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏總屏本安用計算機屏蔽(軟)電纜 |
| 阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，屏蔽可采用鍍錫銅絲，基本型號略 | |
4．氟塑料絕緣本安用耐高溫防腐計算機電纜
| IA-DJF46PVP | F46絕緣聚氯乙烯護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜 |
| IA-DJF46PVRP | F46絕緣聚氯乙烯護套銅絲編織分屏加總屏本安用耐高溫防腐計算機軟電纜 |
| IA-DJF46GPG | F46絕緣硅橡膠護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜 |
| IA-DJF46GPGR | F46絕緣硅橡膠護套銅絲編織分屏加總屏本安用耐高溫防腐計算機軟電纜 |
| IA-DJF4F46P-2 | F46絕緣和護套銅帶分屏加總屏本安用耐高溫防腐計算機電纜 |
| IA-DJF4F46P2-2 | F46絕緣和護套銅帶分屏加總屏本安用耐高溫防腐計算機電纜 |
| 阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，基本型號同上。 | |
五：代號名稱和含義
表2
| 項目 | 代號 | 說明 |
| 阻燃特性 | ZR | 分A、B、C級阻燃 |
| 系列代號 | IA-DJ | 本安用計算機電纜(包括DCS電纜) |
| 絕緣材料 | Y | 聚乙烯 |
| YJ | 交聯聚乙烯 | |
| YD | 低煙無鹵阻燃聚烯烴 | |
| F(F46) | 聚全氟乙丙烯 | |
| 護套材料 | YD | 低煙無鹵阻燃聚烯烴 |
| V | 聚氯乙烯 | |
| G | 硅橡膠 | |
| 屏蔽材料 | P | 銅絲編織屏蔽 |
| P1 | 鍍錫銅絲屏蔽 | |
| P2 | 銅帶繞包屏蔽 | |
| P3 | 鋁塑繞包屏蔽 | |
| 鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
| 32 | 鋼絲鎧裝聚氯乙烯護套 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 | |
| 規格 | 對數1-37 | |
| 每對芯數2-3 | ||
| 導體線芯截面0.5-2.5 |
六：主要技術指標
| 性能項目 | 單位 | 指標 | ||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | ||
| 工作電容(1KZ) | PF/M | ≤60 | ≤70 | ≤80 | ≤90 | |
| 電容不平衡 | PF/M | ≤1 | ||||
| 分布電感 | μh/m | ≤0.6 | ||||
| 電感電阻比 | μh/Ω | ≤15 | ≤25 | ≤35 | ≤50 | |
| 電磁干擾感應電壓(干擾磁場400A/M) | MV | ≤5 | ||||
| 靜電感應電壓(靜電電壓20KV) | V | ≤1 | ||||
| 輻射場透入強度(干擾場200Mz,120db) | db | ≤66 | ||||
| 20℃絕緣電阻 | MΩ.KM | ≥5000(氟塑料絕緣不低于500) | ||||
| 試驗電壓 | V | 2000? 1min | ||||
| 阻燃耐火性能試驗 | ? | 符合GB12666-90要求 | ||||
七：基本電纜規格及結構參數
1：聚乙烯絕緣本安用計算機電纜
說明書A3-32-A3-35
2：氟塑料絕緣本安用耐高溫計算機電纜
| 對數*對絞組芯數*標稱截面(mm2) | 近似外徑mm | |||
IA-DJF46P2VP2 IA-DJF46P2GP2 | IA-DJF4F46P2-2 IA-DJF4F46P-2 | IA-DJF46PVP IA-DJF46PGP | IA-DJGPGP IA-DJGPVFP | |
| 1*2*0.5 | 8.8 | 8.2 | 8.2 | 10.8 |
| 1*2*0.75 | 9.1 | 8.5 | 8.5 | 11.2 |
| 1*2*1.0 | 9.6 | 9.0 | 9.0 | 11.6 |
| 1*2*1.5 | 10.0 | 9.4 | 9.4 | 12.2 |
| 1*2*2.5 | 12.0 | 11.0 | 11.0 | 14.5 |
| 2*2*0.5 | 16.2 | 14.7 | 14.5 | 19.0 |
| 2*2*0.75 | 17.3 | 16.5 | 16.3 | 20.3 |
| 2*2*1.0 | 18.4 | 18.4 | 17.3 | 21.4 |
| 2*2*1.5 | 20.5 | 18.8 | 19.0 | 23.5 |
| 2*2*2.5 | 21.8 | 19.8 | 20.7 | 24.5 |
| 3*2*0.5 | 15.9 | 14.5 | 14.8 | 18.9 |
| 3*2*0.75 | 17.2 | 15.9 | 16.3 | 20.3 |
| 3*2*1.0 | 18.8 | 17.7 | 17.4 | 21.5 |
| 3*2*1.5 | 22.0 | 19.9 | 20.3 | 24.2 |
| 3*2*2.5 | 23.8 | 21.5 | 21.7 | 26.8 |
| 4*2*0.5 | 17.1 | 15.3 | 15.8 | 20.2 |
| 4*2*0.75 | 18.2 | 16.6 | 17.1 | 21.1 |
| 4*2*1.0 | 19.5 | 18.2 | 18.3 | 23.5 |
| 4*2*1.5 | 21.1 | 20.3 | 20.9 | 26.1 |
| 4*2*2.5 | 24.2 | 21.6 | 23.0 | 28.4 |
| 5*2*0.5 | 18.8 | 18.2 | 18.6 | 24.8 |
| 5*2*0.75 | 20.2 | 19.8 | 20.0 | 27.5 |
| 5*2*1.0 | 22.6 | 21.2 | 21.4 | 27.8 |
| 5*2*1.5 | 25.2 | 24.7 | 24.1 | 30.3 |
| 5*2*2.5 | 28.8 | 26.5 | 26.6 | 31.8 |
| 7*2*0.5 | 18.5 | 17.2 | 17.4 | 22.2 |
| 7*2*0.75 | 20.2 | 18.8 | 19.0 | 23.8 |
| 7*2*1.0 | 23.1 | 21.5 | 21.1 | 26.5 |
| 7*2*1.5 | 24.2 | 23.5 | 23.6 | 28.5 |
| 7*2*2.5 | 28.1 | 26.4 | 26.6 | 31.8 |
| 10*2*0.5 | 22.2 | 20.2 | 20.1 | 24.4 |
| 10*2*0.75 | 23.5 | 22.5 | 22.2 | 28.8 |
| 10*2*1.0 | 26.2 | 24.3 | 22.5 | 30.1 |
| 10*2*1.5 | 30.6 | 28.1 | 29.0 | 34.2 |
| 10*2*2.5 | 34.1 | 31.5 | 31.5 | 37.5 |
| 12*2*0.5 | 23.6 | 21.2 | 22.0 | 29.0 |
| 12*2*0.75 | 26.2 | 23.6 | 24.2 | 31.2 |
| 12*2*1.0 | 28.5 | 25.8 | 26.8 | 35.5 |
| 12*2*1.5 | 31.9 | 30.2 | 30.2 | 38.5 |
| 12*2*2.5 | 35.1 | 33.6 | 33.9 | 42.2 |
| 14*2*0.5 | 22.1 | 18.5 | 19.0 | 30.2 |
| 1*3*0.5 | 9.3 | 8.7 | 8.7 | 11.3 |
| 1*3*0.75 | 9.5 | 9.5 | 9.0 | 11.7 |
| 1*3*1.0 | 10.0 | 9.5 | 9.5 | 12.1 |
| 1*3*1.5 | 10.5 | 9.9 | 9.9 | 12.7 |
| 1*3*2.5 | 12.0 | 12.0 | 11.0 | 15.0 |
| 2*3*0.5 | 17.0 | 15.9 | 15.9 | 20.0 |
| 2*3*0.75 | 18.3 | 17.5 | 17.3 | 21.3 |
| 2*3*1.0 | 19.4 | 18.4 | 18.3 | 22.4 |
| 2*3*1.5 | 21.5 | 19.8 | 20.0 | 24.5 |
| 2*3*2.5 | 22.8 | 20.8 | 21.7 | 25.5 |
| 3*3*0.5 | 16.9 | 15.5 | 15.8 | 19.9 |
| 3*3*0.75 | 18.2 | 16.9 | 17.3 | 21.3 |
| 3*3*1.0 | 19.8 | 18.7 | 18.4 | 22.5 |
| 3*3*1.5 | 22.0 | 19.9 | 20.3 | 24.2 |
| 3*3*2.5 | 22.8 | 22.5 | 22.7 | 26.8 |
| 4*3*0.5 | 18.1 | 16.3 | 16.8 | 22.2 |
| 4*3*0.75 | 19.2 | 17.6 | 18.1 | 23.1 |
| 4*3*1.0 | 20.5 | 19.2 | 19.3 | 24.5 |
| 4*3*1.5 | 23.1 | 21.3 | 21.9 | 27. 1 |
| 4*3*2.5 | 25.2 | 25.6 | 24.0 | 29.4 |
| 5*3*0.5 | 19.8 | 15.2 | 18.6 | 26.8 |
| 5*3*0.75 | 21.9 | 21.8 | 21.0 | 28.5 |
| 5*3*1.0 | 23.6 | 23.2 | 23.4 | 29.8 |
| 5*3*1.5 | 26.2 | 25.7 | 25.1 | 31.3 |
| 5*3*2.5 | 30.8 | 28.5 | 28.6 | 34.8 |
| 7*3*0.5 | 19.5 | 19.2 | 19.4 | 23.2 |
| 7*3*0.75 | 21.2 | 19.8 | 20.0 | 24.8 |
| 7*3*1.0 | 23.9 | 22.5 | 22.1 | 27.5 |
| 7*3*1.5 | 25.2 | 24.5 | 24.6 | 29.5 |
| 7*3*2.5 | 29.1 | 27.4 | 27.6 | 32.8 |
| 10*3*0.5 | 24.2 | 27.2 | 27.1 | 30.4 |
| 10*3*0.75 | 26.5 | 25.5 | 25.2 | 31.8 |
| 10*3*1.0 | 29.8 | 28.6 | 27.7 | 34.6 |
| 10*3*1.5 | 32.6 | 31.1 | 31.0 | 36.2 |
| 10*3*2.5 | 36.1 | 34.5 | 34.5 | 40.5 |
| 計算重量請參考一般用計算機屏蔽電纜相關數據。 | ||||
本安型電纜專用于本安型電器儀表， 在電纜分布參數上需要符合本安防爆性能，基本參數如下：
電纜***大允許分布電容Ci Cc=Ck＊L
電纜***大允許分布電感Lc Lc=Lk＊L
式中Ck－－電纜單位長度分布電容;
式中Ck－－電纜單位長度分布電容;
Lk－－電纜單位長度分布電感;
L－－實際配線長度
