ZR-F46V KF46GR KFGRP耐高溫控制電纜
ZR-F46V KF46GR KFGRP耐高溫電纜耐熱，耐高溫，硅橡膠控制電纜，型號說明，使用環境和場合
耐高溫控制電纜適用于鋼鐵、冶煉、電廠、焦化廠、航空、冶金機械、石油化工等高溫工業中，額定電壓450/750V及以下的控制及監控回路中。
ZR-F46V KF46GR KFGRP耐高溫控制電纜特性：具有優良的耐高溫、阻燃、耐輻射、耐老化、耐臭氧、防水等特性同時具有很好的耐寒性、耐候性。
KFF 氟塑料絕緣氟塑料護套控制電纜
KFFP 氟塑料絕緣氟塑料護套銅絲編織屏蔽控制電纜
KFFR 氟塑料絕緣氟塑料護套控制軟電纜
KFFRP 氟塑料絕緣氟塑料護套銅絲編織屏蔽控制軟電纜
KFV 氟塑料絕緣聚氯乙烯護套控制電纜
KFVP 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜
KFVR 氟塑料絕緣聚氯乙烯護套控制軟電纜
KFVRP 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜
KFV22 氟塑料絕緣鋼帶鎧裝聚氯乙烯護套控制電纜
KFVP22 氟塑料絕緣鋼帶鎧裝聚氯乙烯護套銅絲編織屏蔽控制電纜
KFVR22 氟塑料絕緣鋼帶鎧裝聚氯乙烯護套控制軟電纜
KFVRP22 氟塑料絕緣鋼帶鎧裝聚氯乙烯護套銅絲編織屏蔽控制軟電纜
KFG 氟塑料絕緣硅橡皮護套控制電纜
KFGP 氟塑料絕緣硅橡皮護套銅絲編織屏蔽控制電纜
KFGR 氟塑料絕緣硅橡皮護套控制軟電纜
KFGRP 氟塑料絕緣硅橡皮護套銅絲編織屏蔽控制軟電纜
KFG22 氟塑料絕緣鋼帶鎧裝硅橡皮護套控制電纜
KGG 硅橡膠絕緣硅橡膠護套控制電纜
KGGR 硅橡膠絕緣硅橡膠護套軟控制電纜
KGGP 硅橡膠絕緣編織硅橡膠護套控制電纜
KGGRP 硅橡膠絕緣編織硅橡膠護套軟控制電纜
KGGRP2 硅橡膠絕緣銅帶硅橡膠護套控制電纜
KGG22 硅橡膠絕緣鋼帶鎧裝硅橡膠護套控制電纜
KGG32 硅橡膠絕緣細鋼絲鎧裝硅橡膠護套控制電纜
ZR-F46V KF46GR KFGRP耐高溫電纜(ZRA- ZRB- ZRC -為阻燃代號)
型號 | 產品名稱 | 正常使用溫度℃ |
FF46 | 氟塑料絕緣和護套電力電纜 | -60-200 |
FF46-22 | 氟塑料絕緣和護套鋼帶鎧裝電力電纜 | -60-200 |
FF46P | 氟塑料絕緣和護套銅編織屏蔽電力電纜 | -60-200 |
ZR-F46(FV) | 氟塑料絕緣阻燃聚氯乙烯護套電力電纜 | -40-105 |
ZR-F46-22(FV22) | 氟塑料絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜 | -40-105 |
ZR192-FF46 | PFA絕緣和護套電力電纜(進口原料) | -60-260 |
ZR192-FF46P | PFA絕緣和護套銅編織屏蔽電力電纜(進口原料) | -60-260 |
ZR192-FF46-22 | PFA絕緣和護套鋼帶鎧裝電力電纜(進口原料) | -60-260 |
YGC-F46(FG) | 氟塑料絕緣硅橡膠護套電力電纜 | -60-180 |
YGC-F46-22(FG22) | 氟塑料絕緣鋼帶鎧裝硅橡膠護套電力電纜 | -60-180 |
YVF-F46 | 氟塑料絕緣阻燃丁腈聚氯乙烯護套電力電纜 | -60-105 |
YVF-F46-22 | 氟塑料絕緣鋼帶鎧裝阻燃丁腈聚氯乙烯護套電力電纜 | -60-105 |
備注：軟結構電纜在原型號中加R，導體線芯中銅絲可以采用鍍錫。
ZR-F46V KF46GR KFGRP耐高溫電纜代號名稱和含義
表2
代號 | 代號含義 |
系列代號 | 略 |
F(F46) | 聚全氟乙丙烯(F46) |
YVF | 丁晴膠 |
G | 硅橡膠 |
192 | 進口PFA絕緣和護套 |
ZR(V) | 阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三種) |
22 | 鋼帶鎧裝 |
32 | 細鋼絲鎧裝 |
P | 銅編織屏蔽 |
R | 多股絞合導體 |
ZR-F46V KF46GR KFGRP耐高溫電纜主要技術指標
1．成品電纜導體直流電阻(符合GB3956規定)參照附錄A表1。
2．20℃時絕緣電阻不小于500MΩ/KM，180℃時絕緣電阻不小于10MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
ZR-F46V KF46GR KFGRP耐高溫電纜基本電纜規格及結構參數
線芯*標稱截面(mm2) | 導體結構 (根數/直徑) mm | 電纜***大外徑 | 計算重量(kg/km) | ||||
FF46 ZR192-FF46 | ZR-F46 | YGC-F46R | FF46 ZR192-FF46 | ZR-F46 YGC-F46 | ZR-F46-22 YGC-F46-22 | ||
1*1.5 | 1/1.38 | 3.2 | - | - | 25 | ? | ? |
1*2.5 | 1/1.78 | 3.5 | - | - | 35 | ? | ? |
1*4 | 1/2.26 | 3.8 | - | - | 50 | ? | ? |
1*6 | 1/2.78 | 4.2 | - | - | 70 | ? | ? |
1*10 | 7/1.35 | 5.9 | - | - | 115 | ? | ? |
1*16 | 7/1.70 | 6.8 | - | - | 181 | ? | ? |
1*25 | 7/2.15 | 8.0 | - | - | 265 | ? | ? |
1*35 | 7/2.52 | 9.0 | - | - | 355 | ? | ? |
1*50 | 10/2.52 | 10.5 | - | - | 500 | ? | ? |
1*70 | 14/2.52 | 12.5 | - | - | 700 | ? | ? |
1*95 | 19/2.52 | 14.6 | - | - | 930 | ? | ? |
1*120 | 24/2.52 | 16.0 | - | - | 1190 | ? | ? |
1*150 | 30/2.52 | 18.0 | - | - | 1420 | ? | ? |
1*185 | 37/2.52 | 19.4 | - | - | 1830 | ? | ? |
2*1.5 | 1/1.38 | 7.2 | 8.2 | 8.5 | 75 | 83 | 215 |
2*2.5 | 1/1.78 | 8.2 | 10.0 | 11.5 | 99 | 110 | 280 |
2*4 | 1/2.26 | 9.6 | 11.4 | 12.9 | 135 | 150 | 330 |
2*6 | 1/2.78 | 11.0 | 14.7 | 15.0 | 190 | 200 | 400 |
2*10 | 7/1.35 | 12.5 | 15.8 | 16.8 | 298 | 310 | 550 |
2*16 | 7/1.70 | 16.00 | 18.0 | 19.0 | 423 | 435 | 750 |
2*25 | 7/2.15 | 18.50 | 20.5 | 23.0 | 640 | 645 | 1050 |
2*35 | 7/2.52 | 22.00 | 22.5 | 25.5 | 843 | 850 | 1300 |
2*50 | 16*2.00 | - | 26.0 | 29.0 | 1118 | 1122 | 1705 |
2*70 | 33*1.64 | - | 28.8 | 32.0 | 1537 | 1540 | 2250 |
2*95 | 33*1.92 | - | 30.2 | 34.5 | 2082 | 2058 | 2870 |
2*120 | 33*2.15 | - | 36.2 | 40.0 | 2681 | 2560 | 3600 |
2*150 | 33*2.41 | - | 39.6 | 42.9 | 3180 | 3150 | 4315 |
2*185 | 33*2.68 | - | 41.6 | 45.6 | 3998 | 3940 | 5257 |
2*240 | 56*2.34 | ? | 46.0 | 51.0 | 5280 | 5120 | 6250 |
3*1.5 | 1/1.37 | 8.0 | 8.2 | 8.5 | 100 | 107 | 286 |
3*2.5 | 1/1.78 | 9.0 | 9.8 | 10.5 | 140 | 145 | 355 |
3*4 | 1/2.26 | 10.0 | 11.0 | 12.0 | 195 | 201 | 445 |
3*6 | 1/2.78 | 11.5 | 13.3 | 14.3 | 260 | 268 | 490 |
3*10 | 7/1.35 | 14.8 | 15.8 | 17.0 | 422 | 422 | 713 |
3*16 | 7/1.70 | 17.5 | 18.8 | 20.5 | 615 | 640 | 920 |
3*25 | 7/2.15 | 21.0 | 22.5 | 24.00 | 950 | 925 | 1315 |
3*35 | 7/2.52 | 23.0 | 25.0 | 26.50 | 1210 | 1215 | 1700 |
3*50 | 10/2.52 | 25.5 | 27.5 | 29.0 | 1656 | 1655 | 2340 |
3*70 | 14/2.52 | 27.00 | 31.0 | 33.0 | 2285 | 2298 | 3080 |
3*95 | 19/2.52 | 31.00 | 35.0 | 37.0 | 3060 | 3100 | 4010 |
3*120 | 24/2.52 | 33.00 | 38.0 | 40.2 | 3859 | 3830 | 4953 |
3*150 | 30/2.52 | 35.6 | 43.00 | 46.0 | 4755 | 4718 | 6180 |
3*185 | 37/2.52 | 40.0 | 46.0 | 49.0 | 5890 | 5801 | 7400 |
3*240 | 48/2.52 | 42.5 | 53.0 | 57.5 | 7450 | 7377 | 9000 |
3*4+1*2.5 | 1/2.26 | 11.0 | 13.0 | 14.2 | 230 | 237 | 471 |
3*6+1*4 | 1/2.78 | 12.0 | 14.0 | 16.0 | 315 | 320 | 600 |
3*10+1*6 | 7/1.35 | 16.0 | 18.0 | 19.0 | 495 | 501 | 810 |
3*16+1*10 | 7/1.70 | 18.9 | 20.5 | 22.0 | 745 | 748 | 1115 |
3*25+1*16 | 7/2.15 | 21.0 | 23.0 | 25.0 | 1085 | 1090 | 1555 |
3*35+1*16 | 7/2.52 | 26.5 | 29.0 | 31.5 | 1450 | 1410 | 2255 |
3*50+1*25 | 10/2.52 | - | 32.0 | 34.2 | 1940 | 1900 | 2780 |
3*70+1*35 | 14/2.52 | - | 35.8 | 38.0 | 2720 | 2690 | 3700 |
3*95+1*50 | 19/2.52 | - | 43.0 | 45.5 | 3585 | 3580 | 4800 |
3*120+1*70 | 24/2.52 | - | 45.0 | 48.0 | 4650 | 4580 | 6010 |
3*150+1*70 | 30/2.52 | - | 47.5 | 50.5 | 5480 | 5400 | 7010 |
3*185+1*95 | 37/2.52 | - | 52.0 | 55.0 | 6890 | 6810 | 8600 |
3*240+1*120 | 48/2.52 | - | 58.0 | 61.0 | 8750 | 8610 | 10525 |
3*4+2*2.5 | 1/2.26 | 11.5 | 12.0 | 13.0 | 280 | 287 | 521 |
3*6+2*4 | 1/2.78 | 12.5 | 14.0 | 14.8 | 375 | 380 | 660 |
3*10+2*6 | 7/1.35 | 16.0 | 18.0 | 19.5 | 565 | 571 | 880 |
3*16+2*10 | 7/1.70 | 22.0 | 24.0 | 26.0 | 860 | 858 | 1225 |
3*25+2*16 | 7/2.15 | 24.0 | 26.0 | 27.5 | 1285 | 1290 | 1755 |
3*35+2*16 | 7/2.52 | 25.0 | 27.5 | 29.0 | 1650 | 1610 | 2455 |
3*50+2*25 | 16*2.00 | - | 34.0 | 36.5 | 2240 | 2200 | 3080 |
3*70+2*35 | 33*1.64 | - | 37.0 | 39.2 | 3120 | 3090 | 4100 |
3*95+2*50 | 33*1.92 | - | 40.00 | 41.8 | 4285 | 4280 | 5500 |
3*120+2*70 | 33*2.15 | - | 45.5 | 48.5 | 5550 | 5480 | 6910 |
3*150+2*70 | 33*2.41 | - | 52.0 | 56.2 | 6380 | 6300 | 7910 |
3*185+2*95 | 33*2.68 | - | 56.0 | 58.0 | 7890 | 7810 | 9600 |
3*240+2*120 | 56*2.34 | - | 60.0 | 64.5 | 9950 | 9810 | 11725 |
4*4 | 1/2.26 | 10.50 | 11.5 | 14.0 | 238 | 250 | 480 |
4*6 | 1/2.78 | 12.30 | 14.5 | 15.0 | 333 | 340 | 590 |
4*10 | 7/1.35 | 17.00 | 20.0 | 21.3 | 543 | 550 | 868 |
4*16 | 7/1.70 | 19.00 | 21.5 | 22.9 | 806 | 810 | 1245 |
4*25 | 7/2.15 | 21.50 | 25.0 | 26.5 | 1184 | 1190 | 1680 |
4*35 | 7/2.52 | - | 26.0 | 27.8 | 1615 | 1600 | 2178 |
4*50 | 10/2.52 | - | 28.2 | 30.0 | 2170 | 2170 | 2940 |
4*70 | 14/2.52 , | - | 29.7 | 30.7 | 3056 | 3030 | 3960 |
4*95 | 19/2.52 | - | 32.5 | 33.2 | 4036 | 4000 | 5108 |
4*120 | 24/2.52 | - | 36.8 | 38.8 | 5120 | 5080 | 6400 |
4*150 | 30/2.52 | - | 39.4 | 41.4 | 6255 | 6200 | 7775 |
4*185 | 37/2.52 | - | 43.7 | 45.7 | 7755 | 7700 | 9500 |
| 型 號 | 產 品 名 稱 |
| KFF | 銅芯氟塑料絕緣及護套控制電纜 |
| KFFR | 銅芯氟塑料絕緣護套控制軟電纜 |
| KFFP | 銅芯氟塑料絕緣及護套銅絲編織屏蔽控制電纜 |
| KFFRP | 銅芯氟塑料絕緣及護套銅絲編織屏蔽控制軟電纜 |
| KFFP2 | 銅芯氟塑料絕緣及護套銅塑復合帶繞包屏蔽控制電纜 |
| KFFRP2 | 銅芯氟塑料絕緣及護套銅塑復合帶繞包屏蔽控制軟電纜 |
| KFF22 | 銅芯氟塑料絕緣及護套鋼帶鎧裝控制電纜 |
| KFFP22 | 銅芯氟塑料絕緣及護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
| KFFP2-22 | 銅芯氟塑料絕緣及護套銅塑復合帶繞包屏蔽鋼帶鎧裝控制電纜 |
| KFG | 銅芯氟塑料絕緣硅橡膠護套控制電纜 |
| KFGR | 銅芯氟塑料絕緣硅橡膠護套控制軟電纜 |
| KFGP | 銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制電纜 |
| KFGRP | 銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
| KFG22 | 銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝控制電纜 |
| KFGP22 | 銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝屏蔽控制電纜 |
| KFGR22 | 銅芯氟塑料絕緣硅橡膠護套鋼絲鎧裝控制軟電纜 |
| KFGRP32 | 銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽鋼絲鎧裝控制軟電纜 |
| ZR192-KFF | 銅芯進口氟塑料絕緣及護套控制電纜 |
| ZR192-KFFR | 銅芯進口氟塑料絕緣及護套控制軟電纜 |
| ZR192-KFFP | 銅芯進口氟塑料絕緣及護套銅絲編織屏蔽控制電纜 |
| ZR192-KFFRP | 銅芯進口氟塑料絕緣及護套銅絲編織屏蔽控制軟電纜 |
| ZR192-KFFP2 | 銅芯進口氟塑料絕緣及護套銅塑復合帶繞包屏蔽控制電纜 |
| ZR192-KFFRP2 | 銅芯進口氟塑料絕緣及護套銅塑復合帶繞包屏蔽控制軟電纜 |
| ZR192-KFF22 | 銅芯進口氟塑料絕緣及護套鋼帶鎧裝控制電纜 |
| ZR192-KFFP22 | 銅芯進口氟塑料絕緣及護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
| ZR192-KFFP2-22 | 銅芯進口氟塑料絕緣及護套鈾塑復合帶繞包屏蔽鋼帶鎧裝控制電纜 |
| ZR192-KFG | 銅芯進口氟塑料絕緣硅橡膠護套控制電纜 |
| ZR192-KFGR | 銅芯進口氟塑料絕緣硅橡膠護套控制軟電纜 |
| ZR192-KFGP | 銅芯進口氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制電纜 |
| ZR192-KFGRP | 銅芯進口氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
| ZR192-KFG22 | 銅芯進口氟塑料絕緣硅橡膠護套鋼帶鎧裝控制電纜 |
| ZR192-KFGP22 | 銅芯進口氟塑料絕緣硅橡膠護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
| ZR192-KFGR32 | 銅芯進口氟塑料絕緣硅橡膠護套鋼絲鎧裝控制軟電纜 |
| ZR192-KFGRP32 | 銅芯進口氟塑料絕緣硅橡膠護套銅絲編織屏蔽鋼絲鎧裝控制軟電纜 |
| NH-KFF | 銅芯進口氟塑料絕緣及護套防火控制電纜 |
| NH-KFFR | 銅芯進口氟塑料絕緣及護套防火控制軟電纜 |
注:進口氟塑料產地日本大金公司,進口硅橡膠地美國CE公司。
ZR-F46V KF46GR KFGRP耐高溫電纜主要技術指標
| 項目 | 單位 | 技術指標 | ||||||
| 20℃時導體直流電阻≤ | Ω/km | 截面 | 0.75mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | ||
| 鍍層 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 |
| A，B類 | 24.5 | 24.7 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 |
| R類 | 26.0 | 26.7 | 9.5 | 20.0 | 13.3 | 13.7 | 7.98 | 8.21 |
| 試驗電壓 | kv/5min | 2.5 |

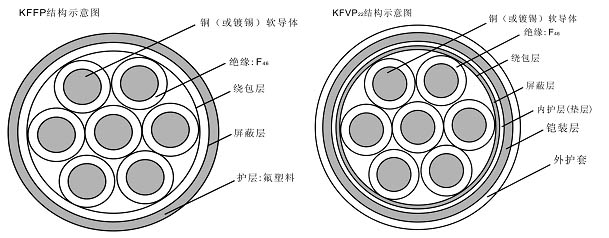

ZR-F46V KF46GR KFGRP耐高溫電纜產品結構示意圖
